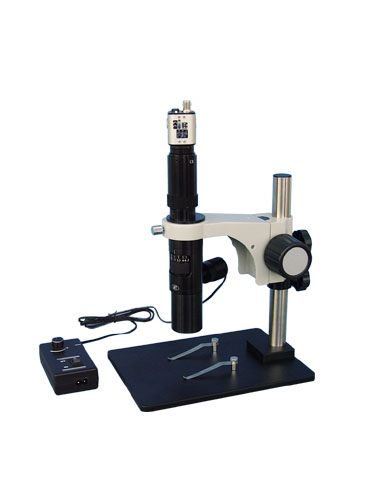

产品名称: 高对比度同轴照明连续变倍单筒视频显微镜
产品型号: MZDA0745C
产品厂商: MT
产品文档: 无相关文档
简单介绍


1、高对比度同轴照明连续变倍单筒视频显微镜,具有开创的成像和照明光学系统; 2、高对比度同轴照明连续变倍单筒视频显微镜,具有无可比拟的高对比度和景深效果; 3、高对比度同轴照明连续变倍单筒视频显微镜,高对比度镜头适用于电子设备、半导体、LCD、LED等领域数码显微成像; 4、高对比度同轴照明连续变倍单筒视频显微镜,特别是高、低反射率物体同时存在的场合,如平面印刷、LCD缺陷的检测。

高对比度同轴照明连续变倍单筒视频显微镜 的详细介绍
迈特光学 高对比度同轴照明连续变倍单筒视频显微镜,MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统(晶圆、芯片、LCD制造专业设备),高对比度同轴照明连续变倍单筒视频显微镜,开创的成像和照明光学系统设计,使它有更好的对比度和景深。与CS型或C型CCD(CMOS)摄像头、显示器、计算机连接,适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量,特别是低反射率物体(如平面印刷,LCD缺陷)的检测。高对比度同轴照明连续变倍单筒视频显微镜
MZDA0745C       产品标准配置表       可选附件       可选底座及支架        包装尺寸
MZDA0745C(高对比度)
主要技术规格: (MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统)
● 高对比度,全程齐焦、照明均匀
● 物镜连续变倍范围:0.7X~4.5X,工作距离103mm

● 标准总光学放大倍率:0.7X~4.5X,扩展倍率:0.196X~18X
● 可调光高亮度LED同轴照明,AC100~240V宽电压输入
● 支架与主机配合尺寸:Φ45mm

● 0.4X、0.5X、0.67X、1X(标准配置)、1.5X、2X五种倍率CS型CCD接头可选
● 0.7X、2X附加物镜
主要优点:高对比度,清晰度不低于国际同类机型,价格低于国际同类机型。能看清包括LCD、芯片、晶圆等几乎一切物体。
主要适用范围:晶圆、芯片、LCD等反射率较高的微小物体观察、分析、检测及一般物体高清晰成像观察、分析。特别适合于优异研究用。
调整说明:松开升降组上面的两颗螺丝,CCD接头可360°旋转,可用于调整CCD的方向;同时松开有滚花纹零件的三颗螺丝,旋转有滚花纹的零件,可实现高、低同焦面。仪器*上端的三颗螺丝可用于CCD靶面不在中心时的调整。


产品标准配置表:



MZDA0745C

主机ZDA0745C

底座SD11-D

LED光源 MLC1000


主要光学参数:

附加
物镜

CCD接头

0.4X

0.5X

0.67X

1X

1.5X

2X

主机
(无附加物镜)

光学放大倍率

0.28X~1.8X

0.35X~2.25X

0.469X~3X

0.7X
~4.5X

1.05X
~6.75X

1.4X~9X

视场范围(mm)

12.9X17.1
~2X2.67

10.29X13.71
~1.6X2.13

7.7X10.2
~1.2X1.6

5.14X6.86
~0.8X1.07

3.43X4.57
~0.53X0.71

2.57X3.43
~0.4X0.53

工作距离(mm)

103

0.7X

光学放大倍率

0.196X
~1.26X

0.245X
~1.575X

0.33X
~2.11X

0.49X
~3.15X

0.735X
~4.725X

0.98X
~6.3X

视场范围(mm)

18.4X24.5
~2.9X3.8

14.69X19.59
~2.29 X3.05

10.9X14.5
~1.7X2.3

7.35X9.8
~1.14X1.52

4.9X6.53
~0.7X1.02

3.67X4.9
~0.57X0.76

工作距离(mm)

145

2X

光学放大倍率

0.56X
~3.6X

0.7X
~4.5X

0.938X
~6X

1.4X~9X

2.1X
~13.5X

2.8X~18X

视场范围(mm)

6.4X8.57
~1X1.33

5.14X6.86
~0.8X1.07

3.8X5.12
~0.6X0.8

2.57X3.43
~0.4X0.53

1.71X2.29
~0.27X0.36

1.29X1.71
~0.2X0.27

工作距离(mm)

35

变倍主体连续变倍范围0.7X~4.5X

注:a. 视场范围是以1/3"CCD摄像头计算。
b. 总放大倍率=光学放大倍率×数字放大倍率
光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率
例如:CCD接头为1X,无附加物镜(此时乘数为1),变倍主体变倍环刻度位于2 位置,则 光学放大倍率=1×1×2=2X
数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
CCD摄像头靶面对角线尺寸:
1/3” CCD:6mm; 1/2” CCD:8mm;  2/3” CCD:11mm.
例如:
14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4÷6=71.97


项目/型号

ZDA0745C

光学放大倍率 0.7X~4.5X
  0.7X 2.0X 4.5X
NA 0.027 0.062 0.087
景深 2.1mm 0.32mm 0.10mm
分辨率 12.4μm 5.4μm 3.9μm
TV失真 0.03% 0.08% 0.13%
安装尺寸 0
Φ45        mm
 -0.1
*大兼容相机 1/2"
CCD螺纹接口 1英吋32扣
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
    (成像面可容许的错乱圆圈:40μm)
※分辨率是指在波长550nm时的理论分辨率

可选附件:
CCD接头:



型号名称:0.4X 、0.5X、0.67X、1X 、1.5X、2.0X CCD接头
说明:选用不同倍率的CCD接头可改变MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统的总倍率。可根据要求倍率大小选用。



DH-C1.0使用示例

DH-C0.4、DH-C0.5、DH-C1.0、
DH-C1.5、DH-C2.0

MZDA0745C


CDM1.0  1X带测微尺CCD接头:



型号名称:CDM1.0  1X带测微尺CCD接头
说明:内含0.1mm/格十字测微尺,测微尺与被观察物同时显示于显示屏,可直接进行长度测量,通过软件可进行高精度长度测量。
安装:将此部件拧进CCD接头上端螺纹,CCD摄像头直接拧进此部件上端的C型接口。



CDM1.0使用示例

CDM1.0 1X带测微尺CCD接头

C1.0+CDM1.0+CCD


附加物镜:



型号名称:0.7X、2X附加物镜
说明:将附加物镜连接于MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统下端,可以改变总放大倍率和工作距离,用户根据倍率要求和工作距离选择。
工作距离:
DA-W0.7 :145mm
DA-W2.0 : 35mm



DA-W0.7使用示例

DA-W0.7、 DA-W2.0

ZDA0745C+SD12-D+DA-W0.7


载物台:



型号名称:S10086机械式载物台
说明:
·将被观察物置于机械载物台上,方便于XY方向移动标本,易于找图象
  · X方向移动范围100mm
       Y方向移动范围86mm

S10086
